揚州中瑞電氣有限公司

全國統一服務熱線

全國咨詢熱線:

4000-113-108

中瑞電氣

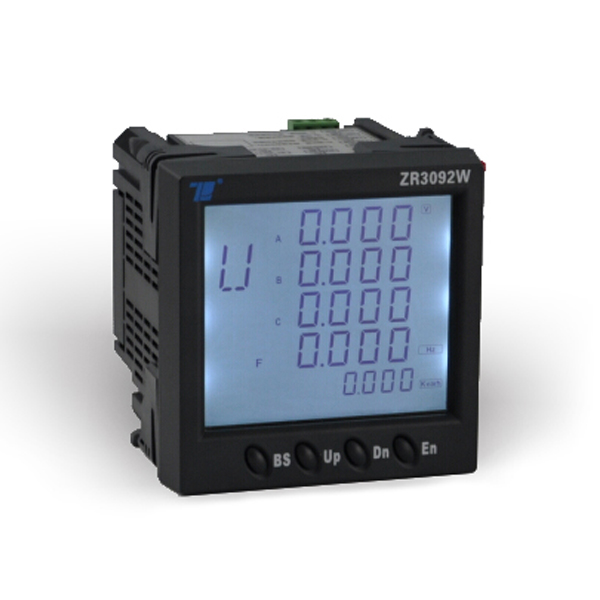

ZR3092W+多功能諧波表

詳情內容
content details

★ 產品特點
● 具有強大的數據采集和處理功能,具有三相電壓、三相電流、總有功功率、總無功功率、總功率因數、頻率、總有功電度、電壓與電流的諧波畸變率、電壓、電流的2~31次諧波分量含有率的測量與計算功能;
● 具有2路繼電器控制輸出(選配);
● 具有最強大共4路開關量輸入功能(選配);
● 通過RS485接口,采用MODBUS協議,與其他設備進行通訊(選配)。

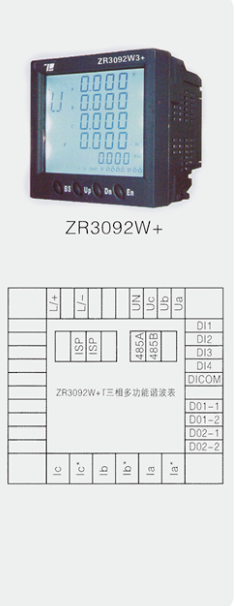

★ 線接方式
● ZR3092W+多功能諧波分析表具備通用的(AC/DC)電源輸入接口,若不做特殊說明,提供的AC/DC220的電源接口的標準產品,儀表工作電壓范圍是AC/DC85~265V,請保證所提供的電源適用于該系列產品,以防止損壞產品;
● 對于電網質量較差的地區,建議在電源回路安裝浪涌保護器防止雷擊,以及安裝快速脈沖抑制器;
● 建議線徑尺寸1.5mm2
訂貨時請詳細寫明所需要的型號及電源、輸入信號及變比、接線類型等相關內容
例:型號:ZR3092W+ 電源:AC220V 電力網絡:三相四線(3PT/3CT) 輸入信號:AC380V/5A
  輸出:兩路繼電器 頻率:45~55Hz 通訊:RS-485接口,MODBUS-RUT協議

★ 產品介紹
  ZR3092W+儀表采用最新微處理器和數字信號處理技術設計而成。集合全面的三相電量測量/顯示、能量累計、電力品質分析、數
字輸入/輸出與網絡通訊于一身。大屏幕、高清晰液晶顯示??勺鳛閮x表單獨使用,取代大量傳統的模擬儀表,亦可作為電力監控系統
(SCADA)之前端元件,用以實現遠程數據采集與控制。
  工業標準的RS-485通訊接口和MODBUS通訊協議,是SCADA系統集面的理想選擇。ZR系列多功能電力儀表雖然是以測量為主的儀表,但
它還附帶了豐富、靈活的I/○功能,這使得它完全可以勝任作為分布式RTU的要求,實現遙信、遙測、遙控、計量于一體。主要應用于變配
電自動化、智能型開關盤柜、自動化、智能建筑能源管理系統等。
技術參數指標




網絡 三相三線、三相四線
 額定值AC 0~100V、AC 0~380V
過負荷1.2倍持續 瞬時 2倍/1秒
功 耗<0.8VA
阻 抗>200kΩ
精度0.2 級

額定值AC 1A、5A
過負荷1.2倍持續 瞬時 20倍/1
功 耗<0.2VA
阻 抗<0.1Ω
三相不平衡度|Im-Iav|/Iav×100%
精 度0.5級,0.2級
頻 率范圍:45~65Hz,精度:0.1Hz
功 率有功功率、無功功率、視在功率 精度:0.5級
4象限電能有功能量測量精度為1%;無功能量測量精度為2%
最大/最小值各相/線電壓;各線電流;有功功率,無功功率,視在功率
功率因數,頻率,需量的最大值和最小值及其發生時間
諧波測量諧波次數:2~15次;THD精度:±5%
通 訊異步半雙工 N. 8.1,E. 8.1,O.8.1
RS485 Modbus-RUT協議 1200/2400/4800/9600bps
開關量輸入4路;干節點;光隔離電壓:5000Vac(RMS)
繼電器輸出2路;節點容量為5A/250Vac或5A/30Vdc。
繼電器的輸出有“電平”和“脈沖”兩種方式可供選擇
電 源電壓范圍AC/DC 85V~265V
功 耗<5VA
絕緣電阻≥100MΩ
工頻耐壓電源、輸入、輸出之間 2kV/1min(AC有效值)
平均無故障工作時間≥50000h
工作條件溫度:-10℃~45℃;濕度:≤93%;無腐蝕性氣體
海拔高度≤2500m
